Aplicável para grandes e baixas demandas enérgicas onde temos que ter maior segurança na instalação, os QGBTs têm extrema importância nas instalações por fazer a interligação da entrada de energia com a distribuição para os quadros de área comum.

Aplicações:

• Shopping Centers
• Galpões Logísticos
• Fábricas e Indústrias
• Grandes Comércios
• Laboratórios
• Hospitais
• Clínicas Médicas
• Universidades e Escolas
• Teatros

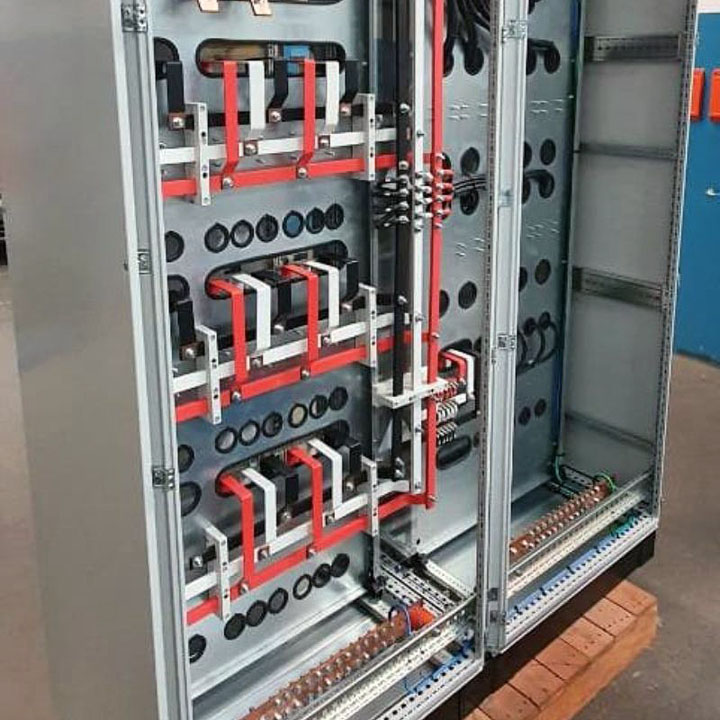

Nossos painéis QGBTs são construídos em observância à norma NBR IEC 61439, NBR IEC 60529:2009, NBR IEC 60947.2:2014, nas formas construtivas 3a, 3b 4a e 4b. Com os QGBTS é fornecida toda a documentação de enquadramento à norma.

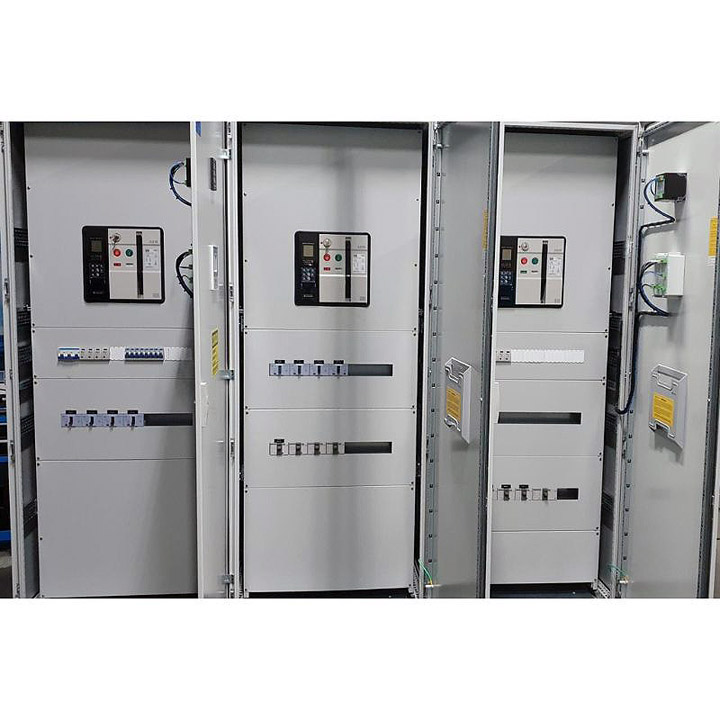

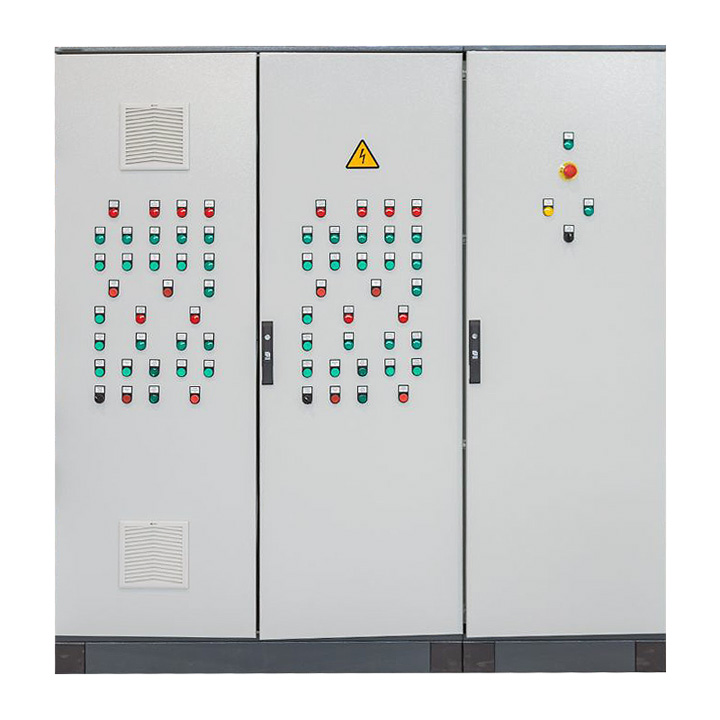

Construídas com invólucros metálicos de aço carbono, tipo autoportante de alta robustez mecânica IK10, para uso abrigado.

Colunas serão para instalação abrigada atendendo o grau de proteção IP-30 conforme a norma NBR IEC 60529.

Para obter a segurança das pessoas e do patrimônio ao redor do Conjunto de manobra e controle em baixa tensão, os seguintes requisitos devem ser avaliados: suportabilidade às sobretensões, capacidade de condução de corrente, suportabilidade das correntes de curto-circuito, proteção contrachoques elétricos e proteção contra riscos de incêndio ou explosão.

O Conjunto deve ter capacidade para suportar sobretensões temporárias, transitórias e de longa duração. Este requisito é verificado por meio de ensaio de propriedades dielétricas e medição das distâncias de isolamento e escoamento.

A verificação da capacidade de condução de corrente deve garantir proteção contra incêndios através da limitação de temperaturas excessivas, nesse caso é aplicado o ensaio de elevação de temperatura, ou a comparação com projeto de referência testado ou sob condições muito restritas.

Os ensaios de suportabilidade aos curtos-circuitos comprovam a capacidade do Conjunto de suportar os esforços térmicos e dinâmicos das correntes de curto-circuito em todos os condutores e asseguram a atuação correta dos dispositivos de proteção contra curtos-circuitos.

Para garantir a proteção contrachoques elétricos, os elementos ou peças devem estar dispostos de forma a facilitar a operação e manutenção por parte de pessoal qualificado e ao mesmo tempo garantir a segurança necessária à instalação. Para tal, os ensaios de grau de proteção, funcionamento mecânico, propriedades dielétricas e proteção contrachoque elétrico e integridade dos circuitos de proteção devem ser realizados.

O Conjunto de manobra e controle em baixa tensão deve ser projetado e operado de forma a garantir a proteção das pessoas e instalações contra incêndios ou explosões, e é com o objetivo de eliminar esses riscos que a norma IEC 61439 passa a exigir o ensaio de resistência dos materiais e das partes, compreendendo o ensaio de fio incandescente.
